La production de visières de l'INSA passe à la cadence supérieure
Depuis une semaine, les enseignants et les personnels techniques de l’INSA Strasbourg sont mobilisés pour concevoir une visière de protection dont le bandeau support sera injecté.
Après les différentes itérations associées à la définition design du bandeau à la fois pour respecter le cahier des charges mais aussi les contraintes liées à l’usinage de l’outillage, le lancement de la production du moule d’injection a commencé mercredi 15 avril après-midi suite à la livraison des différents composants par notre partenaire, la société HASCO qui a fait preuve d’une grande agilité (livraison en 24h) malgré les circonstances (figure 1).
Figure 1 : réception des composants HASCO pour la réalisation de l’outillage
La première étape a été de modéliser les différents parties de l’outillage (empreintes, circuit d’alimentation, système d’éjection et circuit de refroidissement) pour ensuite générer les plans de définition pour les gammes de fabrication des pièces.
-
- Rendu réaliste de la version injectée
-
- Rendu réaliste du moule
-
- Plan du moule
-
- Rendu réaliste du moule
La stratégie étant de minimiser le temps de réalisation (2 jours), les étapes d’usinage sont réalisées à partir de machines conventionnelles mais aussi de commandes numériques faisant appel à des simulations d’usinage. Dans ce cas un programme est généré puis transféré à la fraiseuse 5 axes à commande numérique (figures 2 et 3).

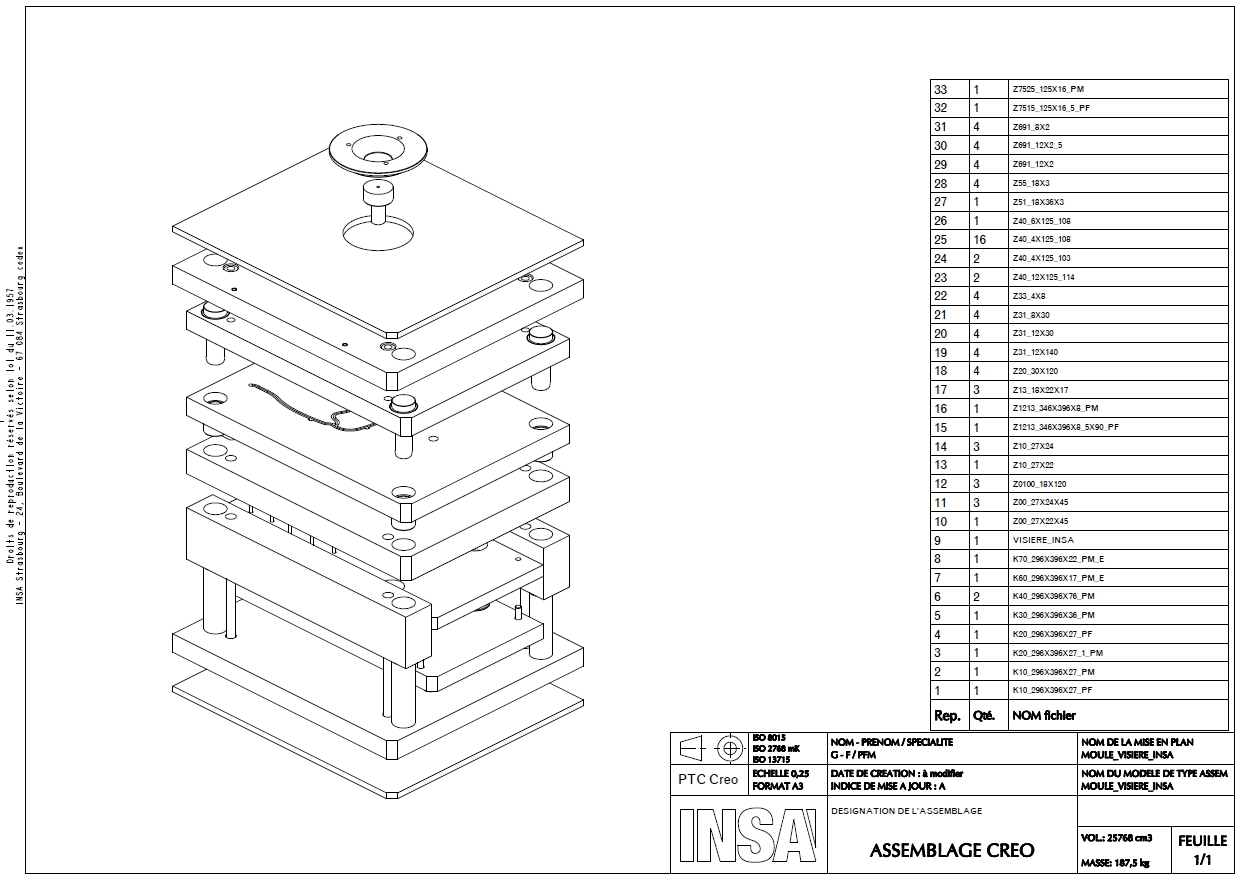

Figure 2 : conception assistée par ordinateur (CAO) de l’outillage d’injection

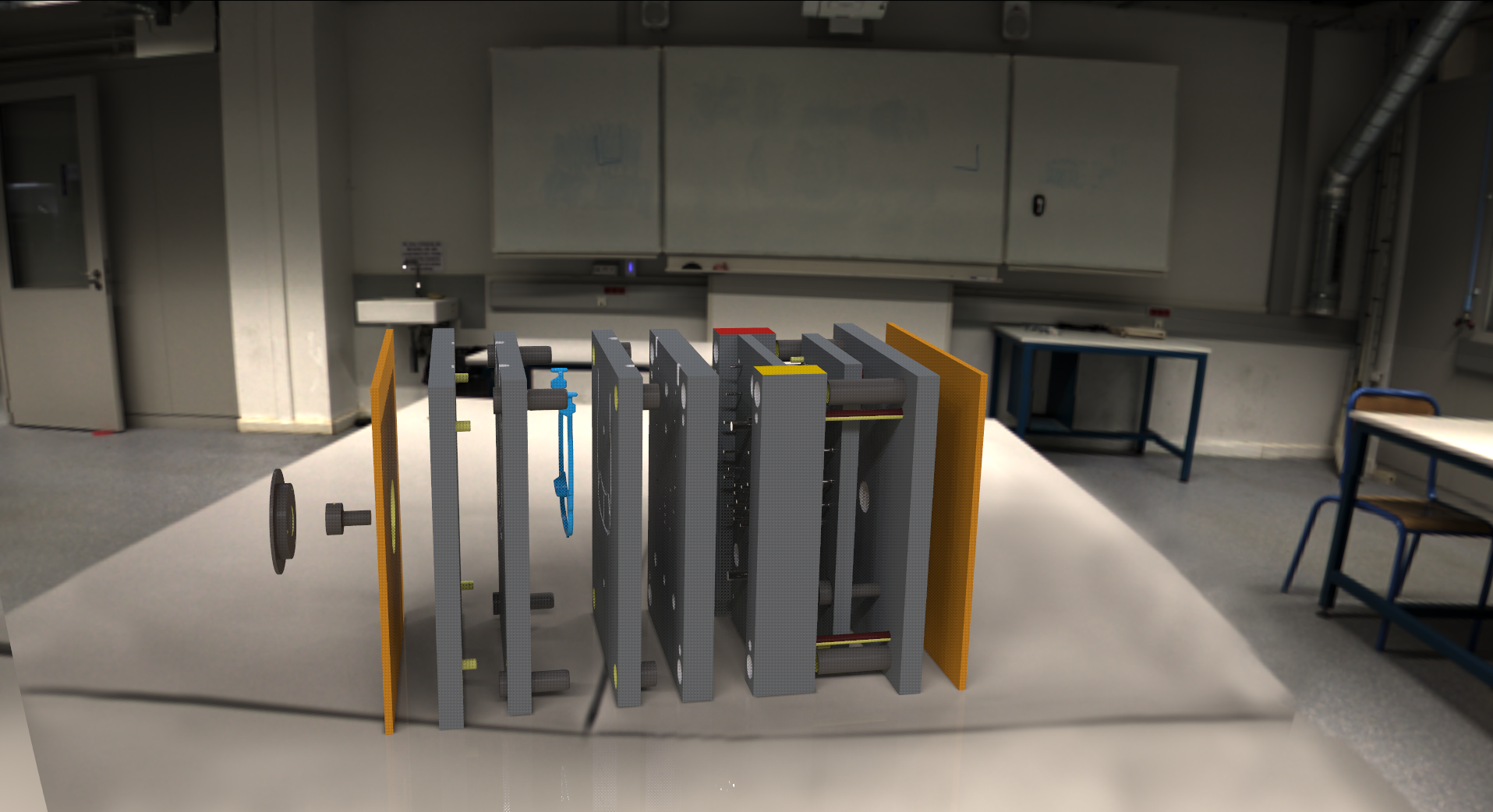

Figure 3 : fabrication assistée par ordinateur (FAO) montrant la simulation des phases d’usinage des la plaque empreinte.
Une fois ces étapes validées, les usinages ont démarré sur les différents équipements disponibles à l’INSA :
- usinage des plaques empreintes, des circuits de refroidissement sur la fraiseuse 5 axes (figure 4)
- usinage des passages des éjecteurs sur la fraiseuse conventionnelle (figure 5)
- usinage et assemblage des circuits de refroidissement (figure 6)
-

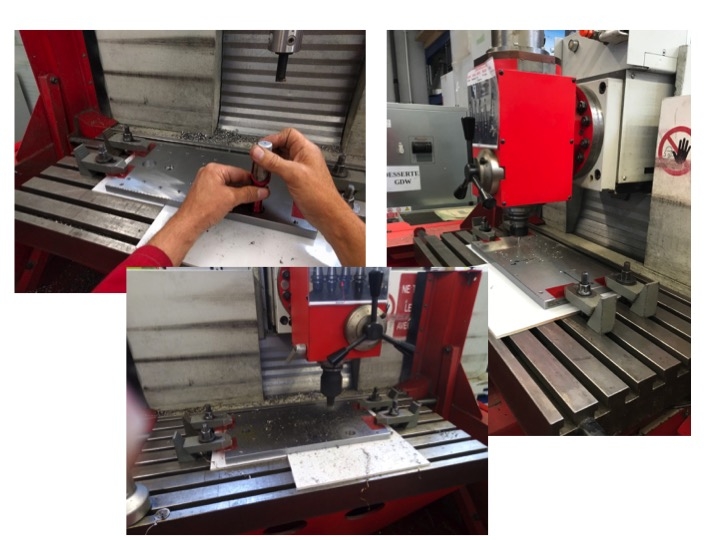

- Figure 4 : mise en place et usinage de la plaque empreinte (partie mobile)
-

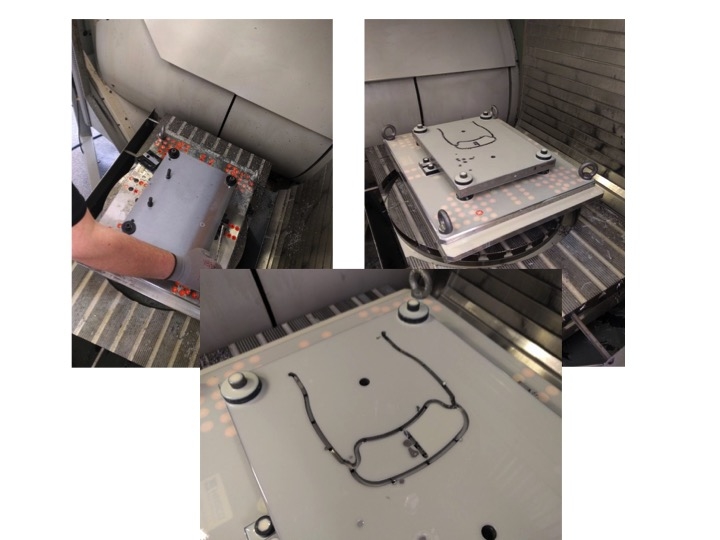

- Figure 5 : fraisage des différentes plaques pour le passage des éjecteurs
-

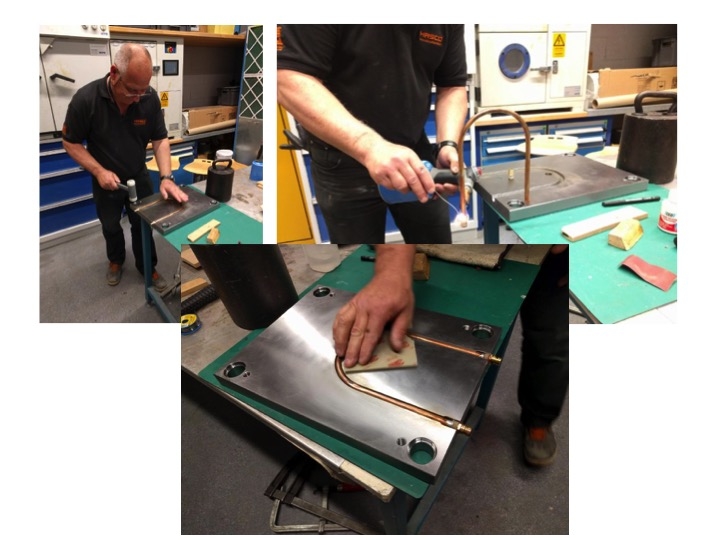

- Figure 6 : réalisation du circuit de refroidissement et implantation dans les plaques empreintes de l’outillage
Comme le démontre cet article, il s’agit d’un réel travail collaboratif, qui montre clairement les compétences des équipes pédagogiques, qui ont su, dans le cadre de la situation particulière que nous vivons, se mobiliser et s’organiser pour :
- concevoir un design de support
- concevoir et réaliser l’outillage associé
- en parallèle industrialiser des étapes de production de certains composants
- commander des consommables nécessaires à l’assemblage des visières
- et enfin industrialiser les étapes d’assemblages et de conditionnement.
Au-delà de la dimension technique de ce projet solidaire, ce travail collaboratif est une belle aventure humaine pour l’équipe qui s’est naturellement constituée.
